CR5DLPUFF371 (03059718：灵活插卡线路处理板(LPUF-243A))
概述
表1 CR5DLPUFF371基本信息| 属性 | 描述 |
|---|
| 描述 | 灵活插卡线路处理板(LPUF-243A) |
| 部件编码 | 03059718 |
| 型号 | CR5DLPUFF371 |
| 单板类别 | 灵活插卡母板 |
| 丝印 | LPUF-243A |
外观

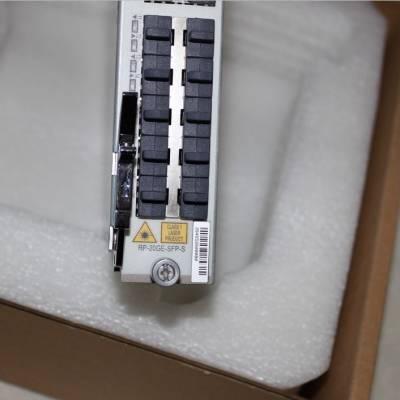

图1 CR5DLPUFF371外观
指示灯和按钮
表2 CR5DLPUFF371指示灯说明| 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|
| OFL | OFL指示灯 | 红色 | 常亮 | 表示单板可以安全拔出。 |
| RUN | 运行状态指示灯 | 绿色 | 慢闪，每两秒闪一次（0.5Hz） | 表示系统处于正常运行状态。 |
| 绿色 | 每秒闪两次（2Hz） | 表示设备正在启动过程中还没有完成注册。 |
|
|
| 绿色 | 常亮 | 表示单板故障。 |
|
|
| - | 常灭 | 表示单板故障。 |
|
|
表3 CR5DLPUFF371按钮说明| 按钮丝印 | 按钮名称 | 描述 |
|---|
| OFL | 单板插拔按钮 | 在单板拔出前按下OFL按钮，提出拔板申请。大约需要连续按6秒钟，直至OFL指示灯点亮时，单板才可安全拔出。 |
功能和特性
表4 CR5DLPUFF371功能和特性| 功能和特性 | 描述 |
|---|
| 基本功能 | 支持240G线速转发，可以为用户提供低成本、个性化的解决方案。此板最多可提供2个1/2宽槽位，每个槽位可插入1块FPIC卡。 |
| 可靠性和可用性 | 支持热插拔 |
| 限制和说明 | 该单板在X3A整机上有如下限制： 1、转发模式为enhance增强模式，不支持compatible兼容模式。 2、与下列单板不能混插： LPUI-21-L系列单板、LPUF-50系列单板、LPUF-51系列单板、LPUI-51系列单板、LPUI-51-E系列单板、LPUI-51-S系列单板、LPUS-51系列单板、LPUF-101系列单板、LPUS-101系列单板、LPUF-102系列单板、LPUF-120系列单板、LPUI-120系列单板。 |
| 是否支持散列 | 否 |
| 是否支持端口速率自适应 | 否 |
技术指标
表5 CR5DLPUFF371技术指标| 项目 | 描述 |
|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 399.2 mm x 535.6 mm x 40.1 mm |
| 尺寸（宽 x 深 x 高，含包材） [mm] | 590 mm x 755 mm x 170 mm |
| 重量（不含包材） [kg] | 6.15 kg |
| 重量（含包材） [kg] | 8.15 kg |
| 典型功耗 [W] | 186 W |
| 典型散热值 [BTU/hour] | 603.46 BTU/hour |
| 长期工作环境温度 [°C] | 0°C～40°C |
| 短期工作环境温度 [°C] | -5°C～55°C |
