CR5D00E1ND71 (1端口100GBase-QSFP28集成线路处理板(LPUI-120))
概述
表1 CR5D00E1ND71基本信息| 属性 | 描述 |
|---|
| 描述 | 1端口100GBase-QSFP28集成线路处理板(LPUI-120) |
| 部件编码 | 03057482 |
| 型号 | CR5D00E1ND71 |
| 单板类别 | 固定板 |
| 丝印 | LPUI-120 1x100GBase-QSFP28-A |
外观

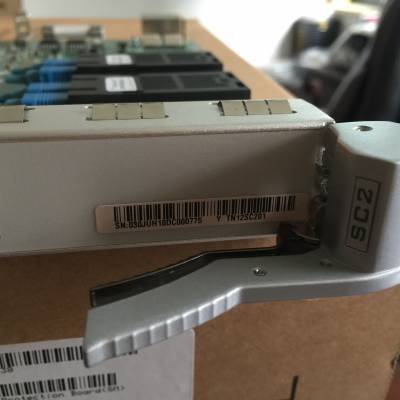

图1 CR5D00E1ND71外观
指示灯和按钮
表2 CR5D00E1ND71指示灯说明| 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|
| L/A | 端口连接/数据收发状态指示灯 | 绿色 | 常亮 | 表示链路已经连通。 |
| 绿色 | 闪烁 | 表示有数据收发。 |
|
|
| - | 常灭 | 表示链路没有连通。 |
|
|
| Breakout 0～3 | 散列通道指示灯 | 绿色 | 常亮 | Breakout X灯亮表示当前端口指示灯显示的是通道X运行状态。例如：Breakout 0灯亮，则使用散列光模块的端口指示灯显示的是散列0通道运行状态（此时如果端口指示灯闪烁，表示相应端口散列0有数据收发）；Breakout 0～3的1灯亮，则使用散列光模块的端口指示灯显示的是散列1通道运行状态，以此类推。 |
| - | 常灭 | Breakout 0～3灯常灭，表示整板无散列口。有散列端口的情况下，则Breakout 0～3灯处于5秒自动循环状态，即依次按照第0个通道亮（5秒）、***个通道亮（5秒）、…。如果要快速定位某个通道的运行状态，不等自动循环状态来显示，可通过按Breakout按钮来切换通道。例如：想查看各个端口1号通道的运行状态，则通过Breakout按钮切换，使Breakout 1灯亮。 |
|
|
| OFL | OFL指示灯 | 红色 | 常亮 | 表示单板可安全拔出。 |
| RUN | 运行状态指示灯 | 绿色 | 快闪，每秒闪两次（2Hz） | 表示设备正在启动过程中还没有完成注册。 |
| 绿色 | 慢闪，每两秒闪一次（0.5Hz） | 表示系统处于正常运行状态。 |
|
|
表3 CR5D00E1ND71按钮说明| 按钮丝印 | 按钮名称 | 描述 |
|---|
| OFL | 单板插拔按钮 | 在单板拔出前按下OFL按钮，提出拔板申请。大约需要连续按6秒钟，直至OFL指示灯点亮时，单板才可安全拔出。 |
| Breakout | 单板接口散列按钮 | 当手动按钮按下时，停止轮循，并保留在当前显示状态，当连续按下按钮时依次切换到下一个状态；当超过60秒不按按钮时自动切换到软件自动循环状态。 |
接口
表4 CR5D00E1ND71接口说明| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|
| 0/0 | QSFP28/QSFP+ | 10G LAN/WAN或40GE或100GE光信号输入输出接口 | 100Gbps QSFP28 光模块 40Gbps QSFP+ 光模块 |
表5 CR5D00E1ND71接口属性| 属性 | 描述 |
|---|
| 工作模式 | 全双工 |
| 符合标准 | IEEE 802.3 |
| 支持帧格式 | Ethernet_II、Ethernet_SAP、Ethernet_SNAP |
功能和特性
表6 CR5D00E1ND71功能和特性| 功能和特性 | 描述 |
|---|
| 基本功能 | 支持1个100GE端口线速收发。 |
| 可靠性和可用性 | 支持热插拔。 |
| 限制和说明 | 一个端口散列出来的4个10G端口只能同时切换LAN/WAN模式（10G端口工作在WAN模式时，只可用Master模式，不支持Slave模式）。该子卡接口缺省传输速率为100G，当配套使用支持的光模块接口传输速率与缺省速率不匹配时，例如40G光模块时，需执行port split使能散列接口功能。 此单板配合02312NCX光模块使用时，光模块的长期工作温度为0°C~45°C。 |
| 是否支持散列 | 否 |
| 是否支持端口速率自适应 | 否 |
技术指标
表7 CR5D00E1ND71技术指标| 项目 | 描述 |
|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 399.2 mm x 535.6 mm x 40.1 mm |
| 重量（不含包材） [kg] | 7.9 kg |
| 典型功耗 [W] | 184.2 W |
| 典型散热值 [BTU/hour] | 597.62 BTU/hour |
| 长期工作环境温度 [°C] | 0°C～45°C |
| 短期工作环境温度 [°C] | -5°C～55°C |
