| 产品特性：企业级 | 品牌：华 | 型号：SRU-100H |
| 货号：02312GJM | 上市时间：2020 | 类型：路由器接口卡 |
| 货源类别：现货 | 产品尺寸：402.8mm×270.85mm×40.14mm | 产品重量：2.3kg |
| 最快出货时间：1-3天 | 是否支持一件代发：支持 | 发票：提供发票 |
| 售后服务：全国联保 | 包装清单：含合格证 | 是否跨境货源：否 |
| 单板形态：EXSIC | 热插拔：支持热插拔 | 名称标签（丝印）：SRU-100H |
| 内存：4GB | 功耗：57W |
SRU-100H
单板概述
配套关系
功能和特性
面板说明
规格参数
订购信息
单板概述
SRU主控板是系统控制和管理核心，提供整个系统的控制平面，管理平面和业务交换平面。
控制平面：完成系统的协议处理、业务处理、路由运算、转发控制、业务调度、流量统计、系统安全等功能。
管理平面：完成系统的运行状态监控、环境监控、日志和告警信息处理、系统加载、系统升级等功能。
业务交换平面：提供高速无阻塞数据通道，实现各个业务模块之间的业务交换功能。

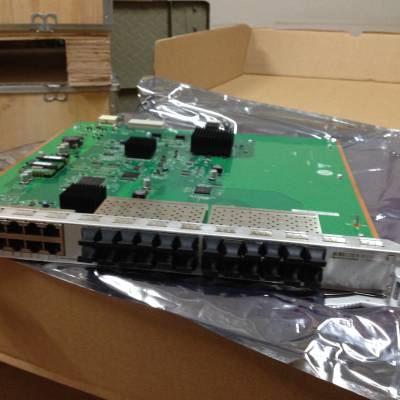

SRU-100H主控板外观如图1所示。
图1 SRU-100H主控板外观图
配套关系
SRU-100H主控板支持的设备型号、配套的软件版本如表1所示。
单板名称 | 设备型号 |
|---|---|
SRU-100H 说明： V300R019C00及以后发布的版本支持。 | AR6280 AR6300 |
功能和特性
SRU-100H主控板的功能和特性如表2所示。
功能和特性 | 描述 |
|---|---|
基本功能 | 配置系统数据、启动文件、升级软件、系统运行日志信息。 |
语音功能 | 不支持语音功能。 |
主控模块 | 系统的控制平面和管理平面，完成协议处理、路由运算、转发控制、系统管理、系统安全等功能。 |
交换模块 | 系统的业务交换平面，提供高速业务通道，完成系统的业务交换功能。 |
电源模块 | 为SRU各模块提供电源。 |
时钟模块 | 不支持时钟模块。 |
面板说明
SRU-100H主控板上的指示灯位置如图2所示，指示灯说明如表3所示。
图2 SRU-100H主控板上的指示灯
数字编号 | 指示灯 | 颜色 | 含义 |
|---|---|---|---|
1 | SYS | 绿色 | 慢闪：表明系统处于正常运行状态。 快闪：表明系统处于上电加载或者复位启动状态。 |
红色 | 常亮：表明单板有影响业务且无法自动恢复的故障，需要人工干预。 | ||
常灭 | 红灯、绿灯均不亮，表明软件未运行或处于复位状态。 | ||
2 | ACT（主备状态指示灯） | 绿色 | 常亮：表明该SRU主控板处于主用状态。 |
常灭：表明该SRU主控板处于备用状态。 | |||
3 | iNET | 绿色 | 常亮：表明网络业务正常建立。 常灭：表明网络业务未建立。 |
4 | CTRL | 绿色 | 常亮：表明控制器已正常管理设备。 常灭：表明控制器未管理设备。 |
5和6 | GE光/电接口指示灯：
| 绿色 | LINK灯常亮：表明链路已经连通。 |
LINK灯常灭：表明链路无链接。 | |||
黄色 | ACT灯闪烁：表明有数据收发。 | ||
ACT灯常灭：表明无数据收发。 | |||
7 | ACT（USB） | 红绿双色 | 绿色常亮：表明U盘开局正确完成。 |
绿色闪烁：表明U盘开局正在进行中。 | |||
红色常亮：表明U盘开局失败。 | |||
常灭：表明未插开局U盘，USB接口故障或者指示灯故障。 | |||
8 | RESET按钮 | 须知： 复位按钮，用于手工复位单板。复位单板会导致业务中断，需慎用复位按钮。 | |
SRU-100H主控上的接口如图3所示。
图3 SRU-100H主控上的接口
1．1个GE电接口 说明： GE0接口是设备的管理网口，用于Web网管和邮件开局。 | 2．2个10GE光接口 说明： 可向下兼容GE光模块。 | 3．WAN侧接口：4个GE Combo接口 |
4．LAN侧接口：6个GE Combo接口 | 5．USB2.0接口 | 6．Console接口 |
USB2.0接口
USB接口支持480Mbit/s的上传和下载速率。USB接口的接口属性如表4所示。
属性 | 描述 |
|---|---|
连接器类型 | TYPE A |
符合标准 | USB2.0 |
工作模式 | Host |
GE Combo接口
GE Combo接口又叫光电复用接口，是由设备面板上的两个以太网口（一个是光口一个是电口）组成，而在设备内部只有一个转发接口。Combo电口与其对应的光口在逻辑上是光电复用的，用户可根据实际组网情况选择其中的一个使用，但两者不能同时工作。当激活其中的一个接口时，另一个接口就自动处于禁用状态。
GE电接口（10/100/1000Mbit/s自适应）主要用于十兆/百兆/千兆业务的接收和发送，需配套使用以太网线。
GE光接口（100/1000Mbit/s自适应）主要用于百兆/千兆业务的接收和发送，需配套使用光纤和光模块。支持的光模块：
FE SFP/eSFP封装光模块
GE eSFP封装光模块
缺省情况下，Combo接口工作模式为自动选择接口模式，即自动切换光口模式与电口模式。
GE电接口
GE电接口（10/100/1000Mbit/s自适应）主要用于十兆/百兆/千兆业务的接收和发送。GE电接口属性如表5所示。
属性 | 描述 |
|---|---|
连接器类型 | RJ45 |
符合标准 | IEEE802.3、IEEE802.3u、IEEE802.3ab |
工作模式 | 全双工模式 10/100/1000Mbit/s自适应 |
最长有效距离 | 100m |
线缆类型 | 以太网线 |
10GE光接口
10GE光接口（1/10Gbit/s自适应）主要用于接收和发送千兆/万兆业务，接口属性如表6所示。
属性 | 描述 |
|---|---|
连接器类型 | LC/PC |
光接口属性 | 由所选的光模块决定，详细信息请参见“10GE SFP+封装光模块和GE eSFP封装光模块”部分。 |
符合标准 | IEEE802.3ae |
Console接口
Console接口用于连接控制台，实现现场配置功能，Console接口的接口属性如表7所示。
属性 | 描述 |
|---|---|
连接器类型 | RJ45 |
符合标准 | RS232 |
工作模式 | 双工UART（Universal Asynchronous Receiver/Transmitter） |
数据设备类型 | DCE（Data Circuit-terminating Equipment） |
线缆类型 | Console配置线缆 |
规格参数
SRU-100H主控板的规格参数如表8所示。
参数 | 描述 |
|---|---|
单板形态 | EXSIC |
热插拔 | 支持热插拔 |
处理器 | 16核1.85GHz |
内存 | 4GB |
Flash | 1GB 实际可用空间可使用dir命令查看。 |
Micro SD卡（缺省sd1） | 不支持 |
硬盘 | 不支持 |
物理参数 |
|
环境参数 |
|
订购信息
部件编码 | 型号 | 名称标签（丝印） | 描述 |
|---|---|---|---|
02312GJM | SRU-100H | SRU-100H | 业务路由单元100H板，11GE（10GE Combo，1GE Copper），2 10GE（2 SFP+），1 USB。 |
